J41B-25P氨用倒密封截止閥應用案例

J41B-25P氨用倒密封截止閥應用案例

氨用截止閥J41B-25P是一款專為氨氣、燃氣等介質設計的高性能閥門。其主要特點包括密封性能穩定、使用安全可靠、耐腐蝕性強以及操作輕便。這款閥門成功解決了化工管道用普通閥門耐腐蝕性能差、殼體易穿孔以及密封性能差、易泄露的難題，特別適用于化工行業氨氣、燃氣管道的傳送，并滿足長期可靠使用的要求。

J41B-25P氨用截止閥采用不銹鋼材質，閥體材料選用耐腐蝕鋼（低溫碳素鋼添加耐蝕合金元素），可耐氨氣、液氨腐蝕，低溫可至-40℃，最大限度保證工況條件使用要求。密封副配對結構型式采用球、平面型，密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損。此外，閥門的中法蘭采用凹凸密封結構，確保在管道壓力波動的情況下密封絕對可靠。上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露。



一、J41B-25P氨用倒密封截止閥應用案例J41B閥門的基本定義

J41B，這個看似神秘的編號，實際上是閥門領域中對一種特定類型閥門的標識。它代表的是氨用截止閥，一種專為氨氣或液氨介質設計的閥門。這類閥門在化工、制冷等行業中有著廣泛的應用，特別是在需要嚴格控制氨氣流動的場合。

二、J41B-25P氨用倒密封截止閥應用案例J41B氨用截止閥的功能特性

1. 耐腐蝕性：由于氨氣具有腐蝕性，J41B氨用截止閥在材料選擇上特別注意耐腐蝕性，通常采用不銹鋼等材質，以確保閥門在長期使用過程中不受氨氣腐蝕影響。

2. 密封性：氨氣的泄露可能對環境和人員造成嚴重危害。因此，J41B氨用截止閥在密封設計上尤為嚴謹，采用多級密封結構，以確保閥門在關閉狀態下能夠有效防止氨氣泄露。

3. 操作便捷性：盡管J41B氨用截止閥在結構上相對復雜，但其操作卻十分便捷。通過手輪或電動裝置，可以輕松控制閥門的開啟和關閉，滿足不同工藝流程的需求。



三、J41B-25P氨用倒密封截止閥應用案例J41B氨用截止閥的密封面設計

J41B氨用截止閥的密封面是其核心部件之一，也是確保閥門密封性能的關鍵所在。密封面通常采用金屬對金屬的硬密封結構，這種結構具有較高的耐磨性和耐腐蝕性，能夠在惡劣的工作環境下長期保持穩定的密封性能。

此外，密封面的設計還充分考慮了流體的流動特性。通過合理的流道設計和密封面的角度調整，可以減小流體對密封面的沖刷和磨損，從而延長閥門的使用壽命。

四、J41B-25P氨用倒密封截止閥應用案例J41B氨用截止閥的應用場合與注意事項

由于J41B氨用截止閥具有優異的耐腐蝕性、密封性和操作便捷性，因此被廣泛應用于化工、制冷等行業的氨氣輸送系統中。在使用過程中，需要注意定期進行維護和保養，以確保閥門的性能始終處于最佳狀態。同時，操作人員也需要熟悉閥門的操作規程和安全注意事項，以避免因誤操作而引發的安全問題。

總之，J41B代表的不僅僅是一個簡單的閥門型號，更是一種專業、高效的氨氣控制解決方案。通過深入了解J41B氨用截止閥的特點和應用，我們可以更好地把握其在現代工業生產中的重要作用。

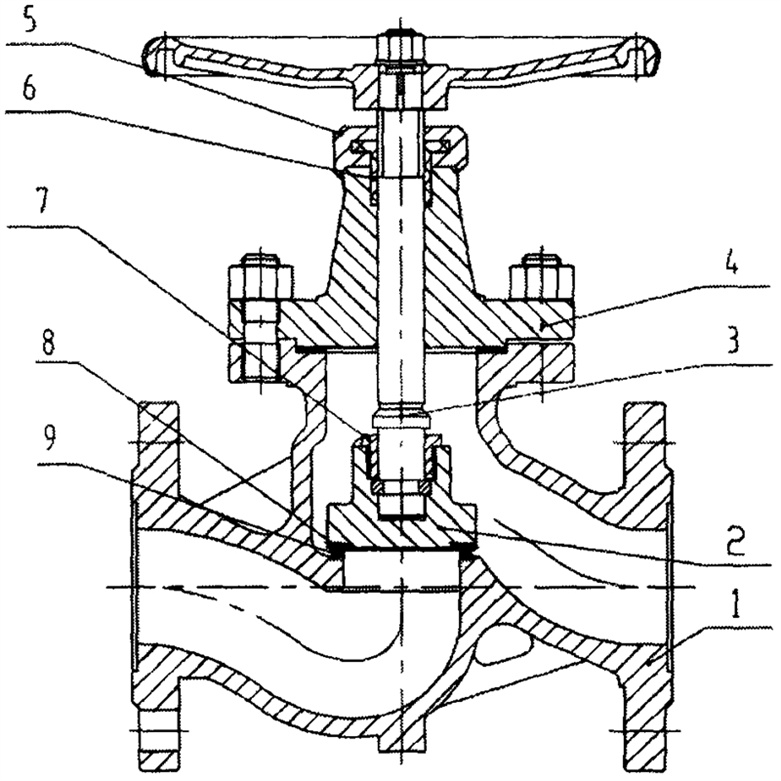

J41B-25P氨用倒密封截止閥應用案例結構特點及用途
1.中通法蘭為方形結構,閥桿采用間桿連接。
2.閥體密封面部位采用球凸狀,與閥腳以線吻合密封。
3.密封面采用巴氏合金,密封性能好,使用壽命長

J41B-25P氨用倒密封截止閥應用案例主要性能規范
適用介質:液、氣、氨、氮、氫
適用溫度: -10℃-150℃



 J41B-25P氨用倒密封截止閥應用案例


序號	品  名	型 號 及 規 格	單位	數量
1	截止閥	氨用截止閥 AJ41B-40C DN25 PN40 法蘭面FM面 手輪驅動	臺	3

試驗壓力




公稱壓力 PN(MPa)	試驗壓力 (MPa)
	殼體強度試驗	密封試驗
1.6	2.4	1.76
2.5	3.75	2.75




主要零件材料




產品類型	零件名稱
	閥體、閥蓋	閥桿	填料	密封面	墊片	緊固件
J41B-16/25C	鑄鋼	碳鋼	聚四氟乙烯	巴氐合金	石棉橡膠板	優質碳鋼
J41B-16/25Q	球墨鑄鐵	碳鋼	聚四氟乙烯	巴氏合金	石棉橡膠板	優質碳鋼
J41B-16/25K	可鍛鑄鐵	碳鋼	聚四氟乙烯	巴氏合金	石棉橡膠板	優質碳鋼



















J41B-25P氨用倒密封截止閥應用案例主要尺寸表



公稱通徑 DN(mm)	主要外形尺寸及連接尺寸
	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q  J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
J41B-25C  J41B-25Q  J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66	18	2	4	4-18	208	120
40	200	145	110	85	76	20	2	d	4-18	248	160
50	230	160	125	100	88	20	3	4	4-18	248	160
65	290	180	145	125	110	22	3	4	8-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	230	190	160	150	24	3	4.5	8-23	371	280
125	400	270	220	188	176	30	3	4.5	8-25	400	320
150	480	300	250	218	204	30	3	4.5	8-25	432	320
200	600	360	310	278	260	34	3	4.5	12-30	654	400
250	650	425	370	332	313	42	3	4.5	12-34	745	500
300	750	485	430	390	364	46	3	4.5	12-34	852	600

使用說明



1. 介質和壓力調節：

• 氨用截止閥J41B-25P常用于高壓氣體如氧氣、氮氣、氫氣、氬氣的儲存和調節。

• 使用時，通過氨用截止閥將氣體壓力降至實驗或操作所需的范圍，再經過其他控制閥門進行微調，使氣體輸入使用系統。

• 安裝注意事項：

• 安裝前應檢查閥門的連接規格是否與使用系統的接頭相一致。

• 氨用截止閥采用半球面連接，靠旋緊螺母使二者完吻合。使用時應保持兩個半球面的光潔，以確保良好的氣密效果。

• 安裝前可用高壓氣體吹除灰塵，必要時也可用聚四氟乙烯等材料作墊圈。

• 操作和維護：

• 嚴禁接觸油脂，以免發生火警事故。

• 停止工作時，應將減壓閥中余氣放凈，然后擰松調節螺桿，以免彈性元件長久受壓變形。

• 閥門應避免撞擊振動，不可與腐蝕性物質相接觸。

• 定期檢查閥門的密封面磨損情況、閥桿和閥桿螺母的梯形螺紋磨損情況以及填料是否失效，如有損壞應及時更換。

• 適用介質和溫度：

• 氨用截止閥J41B-25P適用于氨氣、氮氣、氫氣等介質。

• 適用溫度范圍一般為-40℃至+150℃（某些材料可達更高溫度）。

• 結構特點：

• 結構簡單，制造和維修比較方便。

• 工作行程小，啟閉時間短。

• 密封性好，密封面間磨擦力小，壽命較長。




•

J41B-25P氨用倒密封截止閥應用案例結語

氨用截止閥J41B-25P以其的性能和可靠性，成為化工、化肥廠等行業氨氣管路系統的理想選擇。正確使用和維護這款閥門，不僅能確保系統的安全穩定運行，還能延長閥門的使用壽命，降低維護成本。希望這篇介紹和使用說明能幫助您更好地了解和使用氨用截止閥J41B-25P。

氨用截止閥在涉及氨介質的工業系統中起著至關重要的作用。正確的安裝與合理的維護，不僅能夠確保其正常運行，延長使用壽命，更關乎整個系統的安全與穩定。下面將詳細闡述氨用截止閥的安裝與維護要點。



J41B-25P氨用倒密封截止閥應用案例氨用截止閥的安裝要點

1. 安裝位置選擇

- 氨用截止閥應安裝在便于操作和維修的位置。在管道布局中，要考慮到操作人員能夠方便地接近閥門進行開啟和關閉操作。例如，不能將閥門安裝在狹窄的角落或者被其他設備緊密包圍的地方，否則在需要操作閥門時，人員難以施展，容易出現誤操作。

- 要安裝在干燥、通風良好的環境中。因為氨具有一定的腐蝕性，潮濕的環境會加速閥門部件的腐蝕。如果安裝環境通風不良，一旦有氨泄漏，會積聚在局部區域，增加安全風險。比如在一些制冷機房，需要確保閥門安裝處有良好的通風設施，以保障安全。

2. 管道連接

- 氨用截止閥與管道的連接方式有多種，常見的有法蘭連接和螺紋連接。在進行法蘭連接時，要確保法蘭面平整、光潔，密封墊片要正確安裝且材質合適。不同的工況對墊片材質要求不同，如在高溫高壓的氨系統中，需要采用耐高溫、耐高壓且耐氨腐蝕的墊片材料。

- 安裝過程中，螺栓的擰緊力矩要均勻且符合規定標準。如果螺栓擰緊不均勻，會導致法蘭密封不嚴，容易出現氨泄漏。對于螺紋連接，要注意螺紋的規格匹配，并且在螺紋處涂抹適量的密封劑，以增強密封性能。同時，在連接時要防止螺紋損壞，影響閥門的安裝質量。

3. 安裝方向

氨用截止閥有明確的安裝方向要求。一般來說，流體應從閥門的低進高出方向流動。這是因為截止閥的結構特點決定了這種流向能夠保證閥門關閉時的密封性更好，減少介質泄漏的可能性。如果安裝方向錯誤，不僅會影響閥門的正常關閉和開啟，還可能導致閥門密封面過早損壞，降低閥門的使用壽命。在安裝時，一定要仔細查看閥門上的流向標識，嚴格按照標識進行安裝。

4. 與其他設備的協調安裝

在整個氨系統中，氨用截止閥需要與其他設備如壓縮機、冷凝器、蒸發器等協調安裝。閥門的安裝位置要考慮到整個系統的工藝流程，確保介質能夠順暢地在系統中流動。例如，截止閥與壓縮機的連接，要保證管道的布置合理，避免出現不必要的阻力，影響壓縮機的正常工作。同時，與冷凝器、蒸發器等設備連接時，也要注意接口的匹配和管道的走向，以保障整個系統的高效運行。



J41B-25P氨用倒密封截止閥應用案例氨用截止閥的維護要點

1. 日常檢查

- 外觀檢查是日常維護的重要環節。要定期查看閥門的外觀是否有損壞，如閥體是否有裂縫、變形等情況。閥門的手柄、手輪等操作部件是否完好，有無松動或損壞。如果發現外觀有明顯的損壞，要及時進行評估和處理，避免問題進一步惡化。

- 檢查密封性能也是日常維護的關鍵。觀察閥門周圍是否有氨泄漏的跡象，如是否有刺激性氣味、是否有結霜現象（因為氨泄漏時會吸收周圍熱量導致結霜）。可以使用專門的氨檢測儀器對閥門周邊進行檢測，及時發現微小的泄漏點。一旦發現泄漏，要立即采取措施進行修復，防止氨泄漏對環境和人員造成危害。

2. 定期保養

- 潤滑保養是定期保養的重要內容。氨用截止閥的一些活動部件，如閥桿與填料函之間、手輪與閥桿的連接處等，需要定期進行潤滑。選擇合適的潤滑劑非常關鍵，要選用耐氨腐蝕、耐高溫且具有良好潤滑性能的潤滑劑。按照規定的時間間隔進行潤滑，可以減少部件之間的磨損，保證閥門操作的靈活性。

- 清理也是定期保養的必要工作。閥門內部可能會積聚雜質、污垢等，這些會影響閥門的正常運行。定期對閥門進行拆卸清理，去除內部的雜質和污垢。在清理過程中，要注意保護閥門的密封面和其他關鍵部件，避免造成損傷。清理完成后，要確保各部件安裝正確，密封良好。

3. 故障維修

- 如果在使用過程中發現閥門出現故障，如無法正常開啟或關閉，要及時進行維修。首先要分析故障原因，可能是由于閥桿損壞、密封面磨損、填料老化等原因?qū)е隆τ诓煌墓收显?，要采取相?yīng)的維修措施。例如，如果是閥桿損壞，需要更換新的閥桿；如果是密封面磨損，可以根據磨損程度進行研磨修復或更換密封件。

- 在維修過程中，要嚴格按照維修工藝進行操作。維修完成后，要進行嚴格的測試和檢驗，確保閥門的性能恢復正常?？梢赃M行壓力測試、密封性能測試等，只有測試合格的閥門才能重新投入使用。

4. 長期停用的維護

當氨用截止閥長期停用，也需要進行適當?shù)木S護。首先要將閥門內部的氨介質排空，防止殘留的氨對閥門部件造成腐蝕。然后對閥門進行清潔和潤滑，將閥門關閉并密封好，防止灰塵、水分等進入閥門內部?？梢允褂梅雷o套對閥門進行包裹，進一步保護閥門。在重新啟用閥門前，要對閥門進行全面的檢查和測試，確保閥門能夠正常工作。

氨用截止閥的安裝與維護是保障其在氨系統中正常運行的關鍵。通過正確的安裝和科學合理的維護，可以提高閥門的可靠性和使用壽命，保障整個氨系統的安全穩定運行。無論是安裝過程中的位置選擇、連接方式、安裝方向，還是維護過程中的日常檢查、定期保養、故障維修以及長期停用的維護，每一個環節都不容忽視。
