ZXD不銹鋼氮?dú)庑箟洪y操作應用案例
低壓泄壓閥是一種直接作用閥前壓力調節閥,可廣泛應用于各類低壓放散系統,特別適用于儲罐及反應釜的低壓排放系統。控制壓力0.5kpa,最高控制壓力15kpa,使用溫度-48℃,最高使用溫度120℃。是一種依靠被調介質自身的壓力變化進行自動調節的一種節能型調節閥。該調節閥它可應用于燃燒系統，發電機、空壓機軸封系統，閥前 P≤0.1Mpa、閥后＜10kpa，連續控制。其特點是設備運行中可進行設定值調整；無填料，動作靈敏；能檢測出微小的壓力變化。本自力式調節閥廣泛應用于工業微壓壓力的自動控制中。減壓比大于100要用兩級降壓。 該系列分為 ZZVP/N-16B常開（控制壓力高于設定時閥閉合）和 ZZVP/N-16K自力式微壓調節閥常閉（控制壓力高于設定時閥開啟）兩種。
一、ZXD不銹鋼氮?dú)庑箟洪y操作應用案例的基本結構與工作原理
泄壓閥主要由彈簧、活塞、密封件、閥座及閥片等部件構成。其核心功能在于通過自動調節罐內氣體的流動，維持容器內壓力的穩定，從而防止因壓力過高導致的罐體破裂或環境污染。
二、ZXD不銹鋼氮?dú)庑箟洪y操作應用案例在儲罐系統中的多重功能
1.確保罐體結構安全：泄壓閥能夠及時釋放過高的內部壓力，避免儲罐因壓力累積而發生變形或爆炸，顯著提升儲罐的安全性能。
2.減少環境風險：通過有效控制罐內壓力，泄壓閥降低了因壓力失控導致的有害物質泄漏風險，保護周邊生態環境免受污染。
3.優化能源利用：泄壓閥的合理使用可減少不必要的能源消耗，提升生產效率，同時降低操作人員的勞動強度。
三、ZXD不銹鋼氮?dú)庑箟洪y操作應用案例選型的技術考量
選擇合適的泄壓閥需綜合考慮儲罐的設計特點、存儲介質的物理化學性質以及實際工藝條件。此外，儲罐的運行模式和安全管理制度也是選型過程中不可忽視的因素。
四、ZXD不銹鋼氮?dú)庑箟洪y操作應用案例結論與建議
泄壓閥是保障儲罐安全運行的裝置。在儲罐設計與日常維護中，應根據具體需求選擇適宜的泄壓閥型號，并確保其安裝位置與維護方案的科學性，以實現最佳的安全防護效果。

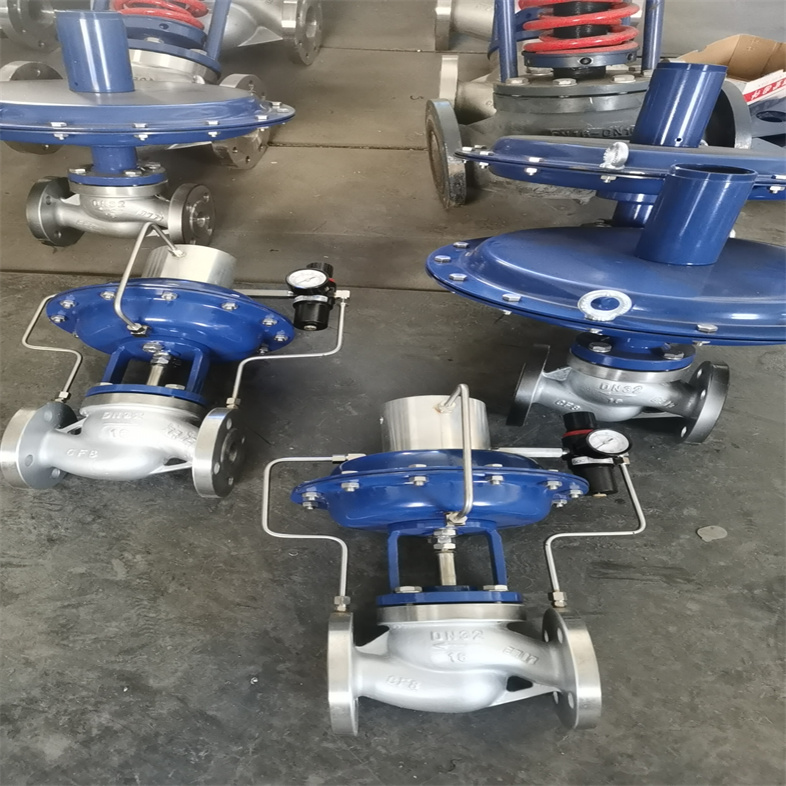

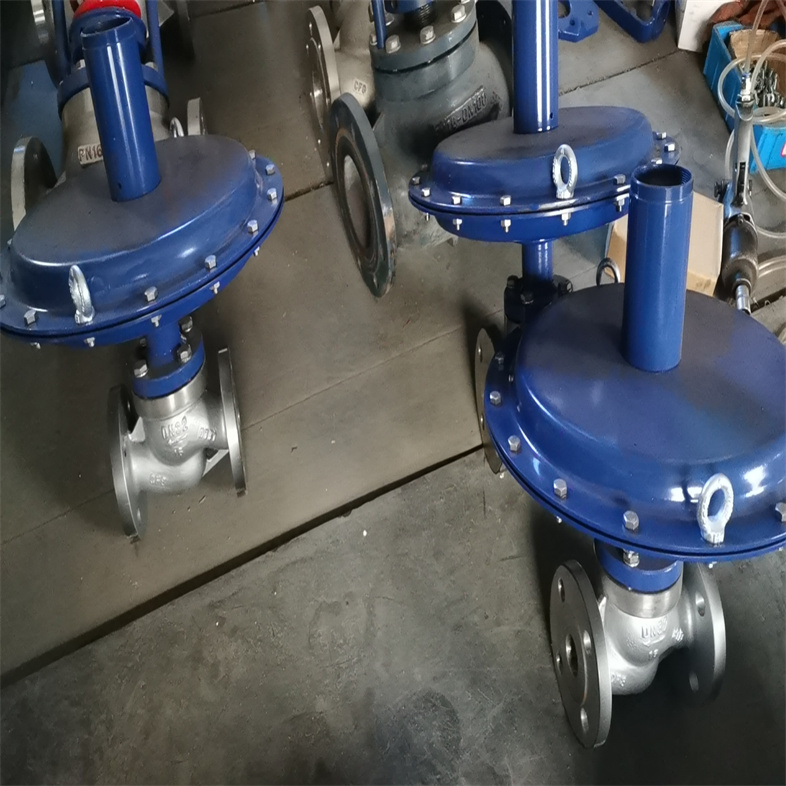

ZXD不銹鋼氮?dú)庑箟洪y操作應用案例產品特點
. 調壓方便--螺桿式調節機構使調壓更輕松,方便,迅速。
. 安全過載--在任何情況下安全永遠是最重要的,自力式調節閥因其介質會直接進入執行器 ,當系統超壓時,往往會嚴重?fù)p壞閥門。泄壓閥的過載保護機構會安全承載高于調壓范圍上限值幾 倍甚至幾十倍的過載壓力。
. 無填料--在低壓控制時任何摩擦阻力都會影響泄壓閥的控制精度，SP5000型泄壓閥無填料結構使整個調節機構有很好的靈敏度，同時又減少了外泄漏點。
.軟密封--閥芯為軟密封結構,在閥芯關閉時能輕松切斷流體。
.不銹鋼執行器--執行器作為泄壓閥的重要部件 ,采用不銹鋼板成形 ,有很高的耐壓強度和使用壽命。
.維護方便--泄壓閥每一結構的確定原則是在保證性能指標的前提下達到的安裝維護。頂置壓入式安裝不需拆下閥體就可以進行內部的檢查維護,且不需任何專用工具。
.采用閥蓋中心定位原則，省去所有不必要的重復配合，內件留有足夠的間隙，使內件能輕松取出或放入。
ZXD不銹鋼氮?dú)庑箟洪y操作應用案例
| 序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 | 單 價 （元） | 金 額 （元） | 閥體材質及其它 |
| 1 | 泄壓閥 | 不銹鋼氮?dú)庑箟洪yZXD DN40 PN16起跳泄壓壓力 1.5KPA | 臺 | 2 | 304不銹鋼 |
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 允許壓差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | ||||||||
| PN40 | 2.0 | |||||||||||
| 閥蓋形式 | 標準型 (整體式) | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
| 壓力分段范圍 (KPa) | 0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 | |||||||||||
| 保證調壓閥正常工作的小壓差P | ≥0.01(MPa) | |||||||||||
| 工作溫度 | ≤80℃ | |||||||||||
| 適合介質 | 氣體、蒸汽、低粘度液體 | |||||||||||
| 閥芯形式 | 單座、套筒型閥芯 | |||||||||||
| 流量特性 | 直線性 | |||||||||||
| 零件名稱 | 零件材料 | |||
|---|---|---|---|---|
| 閥體（代號） | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
| 閥座 | 304 | 304 | 316 | 316L |
| 墊芯 | 304 | 304 | 316 | 316L |
| 閥蓋 | Q235 | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 下膜蓋 | Q235 | |||
| 膜片 | EPDM或FKM夾纖維 | |||
| 上膜蓋 | Q235 | |||
| 壓蓋 | Q235 | |||
| 螺紋蓋 | Q235 | |||
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
| H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
| 導壓管接口螺紋 | M16×1.5 | |||||||
| 重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |

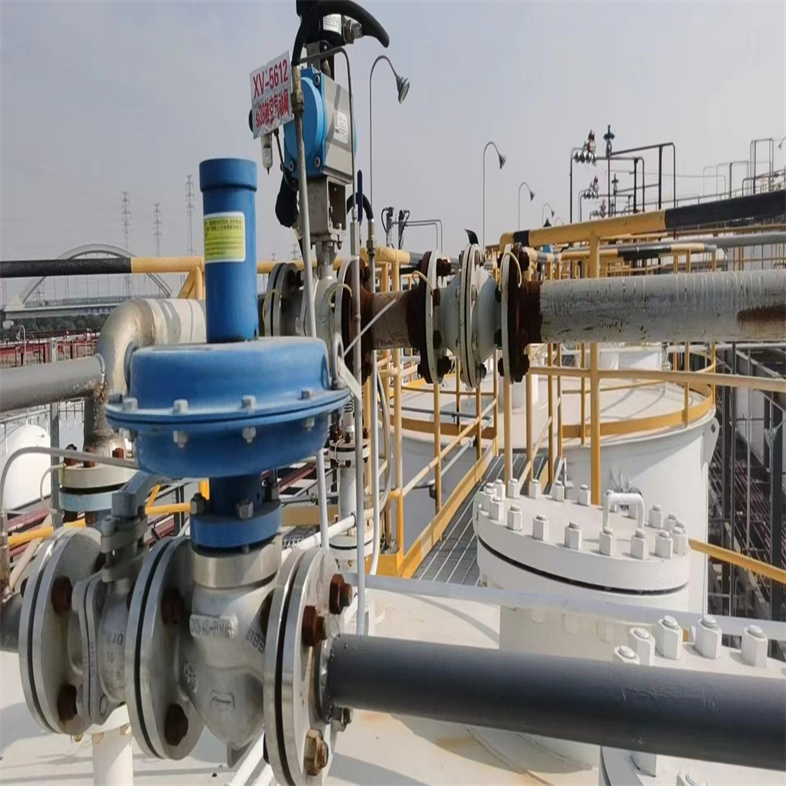

一、ZXD不銹鋼氮?dú)庑箟洪y操作應用案例儲氣罐上的泄壓閥作用
在儲氣罐系統中，泄壓閥起著至關重要的作用。當儲氣罐或管道內的氣體壓力超過設定的安全范圍時，泄壓閥會自動開啟，將多余的氣體排出，從而確保系統內的氣體壓力保持在安全水平。這一功能非常重要，因?yàn)槿绻麣怏w壓力過高，可能會導致儲氣罐爆炸或泄漏等安全事故。
泄壓閥的種類有多種，包括凈重式泄壓閥、杠桿式泄壓閥和彈簧式泄壓閥等。這些不同類型的泄壓閥都具備自動調節壓力的功能，但調節方式和精度可能有所不同。在選擇泄壓閥時，應根據儲氣罐的具體需求和工作環境來選擇合適的類型。
二、ZXD不銹鋼氮?dú)庑箟洪y操作應用案例儲氣罐上的泄壓閥接線方法
接線是確保泄壓閥正常工作的重要環節。在接線前，務必確保電源已關閉，以避免發生電擊等安全事故。接線時，應遵循以下步驟：
1. 確認泄壓閥的接線端子，并根據端子的標識接好火線和零線。一般來說，火線和零線應分別接在對應的接線柱上，不可混淆。
2. 檢查接線是否牢固，避免出現松動或接觸不良的情況。可以使用電工膠帶或接線端子固定好線纜，以確保其穩定性。
3. 在確認接線無誤后，方可通電測試。測試時應觀察泄壓閥的工作狀態，確保其能夠正常開啟和關閉。
請注意，如果不熟悉電氣接線，建議尋求專業電工的幫助，以確保安全。
三、ZXD不銹鋼氮?dú)庑箟洪y操作應用案例儲氣罐減壓閥的正確安裝方法
減壓閥是儲氣罐系統中另一個重要的組成部分，用于將儲氣罐內的高壓氣體降壓至適合使用的壓力范圍。安裝減壓閥時，應遵循以下步驟：
1. 檢查減壓閥的密封圈是否完好，確保其沒有脫落或丟失。同時，檢查減壓閥與儲氣罐的連接口是否匹配。
2. 將減壓閥與儲氣罐的連接口對準，然后按照反扣方向（即逆時針方向）旋轉手輪，將減壓閥緊固在儲氣罐上。旋轉時不可用力過猛，以免損壞螺紋。
3. 調整減壓閥的輸出壓力至所需值。一般來說，減壓閥上會有調節旋鈕或手柄，通過旋轉這些部件可以調整輸出壓力的大小。
4. 安裝完成后，應測試減壓閥的工作效果?？梢源蜷_儲氣罐的出氣閥門，觀察減壓閥是否能夠穩定地將氣體壓力降至設定值。
總之，儲氣罐上的泄壓閥和減壓閥都是確保系統安全運行的重要部件。在安裝和接線過程中，務必遵循正確的操作步驟和安全規范，以確保其正常工作并防止安全事故的發生。
