D671F46氣動中線襯四氟密封蝶閥操作應用案例
對夾襯氟蝶閥是一種專為強腐蝕性介質設計的工業閥門，通過金屬閥體與氟塑料襯里的結合，實現了耐腐蝕性與結構緊湊性的平衡，廣泛應用于化工、石油、醫藥、食品等領域。以下從核心特性、技術參數、應用場景及選型安裝要點四方面展開分析：D671F46氣動對夾襯氟蝶閥，DN50-DN1200，PN0.6-1.6MPa，材質：鑄鋼、304、316、316L不銹鋼，2507、2205雙相不銹鋼。閥座：F46，閥板襯F46。我公司專做氣動閥門、氣動執行器，服務周到。氣動執行器有單作用（彈簧復位）和雙作用兩種?？蛇x擇：電磁閥（單控、雙控）、限位開關、閥位開關、智能定位器、鎖位閥等附件，DCS、PLC系統自動控制。
氣動襯氟蝶閥的密封結構根據使用工況可分為半襯氟蝶閥和全襯氟蝶閥，具有耐老化、防腐蝕、壽命長等優點，且密封性能可達到零泄露，是目前防腐設備理想的選擇之一，特別適用于有腐蝕性或潔凈度有一定要求工況的場所廣泛應用于任何濃度的酸、堿、強氧化劑及王水、各種有機酸、還原劑、有機溶劑等介質，但不適合用于介質溫度及壓力過高或帶有顆粒狀的工藝介質，一般超過一定的壓力和溫度，都建議使用金屬密封材質的蝶閥。
該系列蝶閥主要應用于化工等工業過程中對腐蝕性流體的控制，是調節或切斷各種化學腐蝕性介質的解決方案，廣泛應用于任何濃度的酸、堿、強氧化劑及王水、各種有機酸、還原劑、有機溶劑等介質，但不適合用于介質溫度及壓力過高或帶有顆粒狀的工藝介質，一般超過一定的壓力和溫度，都建議使用金屬密封材質的蝶閥，也可以根據工況要求選用開關型或調節型的執行裝置，達到對管路介質的快速切斷或比例式調節流量使用。襯氟對夾式蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。目前 ，軟密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種比較的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點.
D671F46氣動中線襯四氟密封蝶閥操作應用案例技術參數：
產品型號：D671F4-16C、D671F46-16R、D671F-10P；
公稱通徑：DN50-DN1200；
壓力范圍：PN0.6-1.6MPa；
閥體材質：2507、2205雙相不銹鋼，QT450-10球墨鑄鐵、碳鋼WCB、SS304、SS316不銹鋼；
適用溫度：≤180℃；
連接方式：對夾式；
密封類型：四氟密封；
適用介質：腐蝕性氣體或液體等。
零件材質：
閥體：2507、2205雙相不銹鋼，QT450-10球墨鑄鐵、碳鋼WCB、SS304、SS316、SS304L、SS316L不銹鋼；
閥板：2507、2205雙相不銹鋼，QT450-10球墨鑄鐵、SS304、SS316不銹鋼；
閥桿：2Cr13、SS304、SS316、2507、2205；
閥座密封圈：四氟。
一、D671F46氣動中線襯四氟密封蝶閥操作應用案例核心特性：耐腐蝕、輕量化、高密封
耐腐蝕性
襯里材料：采用PTFE（聚四氟乙烯）、FEP（聚全氟乙丙烯）或PFA（可熔性聚四氟乙烯）等氟塑料，可耐受濃硫酸、鹽酸、硝酸、、王水及各類有機溶劑，適用溫度范圍-20℃~180℃（PFA材質可達更高溫度）。
結構隔離：閥體、蝶板及閥桿均被氟塑料包裹，確保介質與金屬部件隔離，避免電化學腐蝕。
輕量化設計
對夾式結構：無獨立閥體法蘭，通過螺栓直接夾緊在管道法蘭間，重量較法蘭式閥門減輕30%~50%，安裝空間節省40%以上，尤其適合管線密集區域。
快速啟閉：蝶板90°旋轉即可完成開關動作，啟閉扭矩小，操作輕便，支持手動、氣動、電動等多種驅動方式。
高密封性能
軟密封結構：采用氟橡膠+襯氟雙層密封，密封面外配耐溫抗老化硅橡膠彈性襯墊，實現零泄漏（符合ANSI B16.104 IV級標準）。
防卡死設計：閥桿為通桿結構，啟閉時僅作旋轉運動，填料不易破壞，且外伸端為防沖出型設計，避免意外斷裂時閥桿崩出。
二、D671F46氣動中線襯四氟密封蝶閥操作應用案例技術參數：覆蓋中低壓工況
公稱通徑：DN40~DN2000，覆蓋中小口徑至大口徑管道需求。
公稱壓力：PN1.0、PN1.6MPa，適用于中低壓工況（高壓場景需選用法蘭式襯氟蝶閥）。
適用溫度：-15℃~150℃（常規材質），PFA襯里可擴展至180℃。
閥體材質：鑄鐵、碳鋼、不銹鋼，適應不同介質與壓力需求。
執行標準：符合GB/T12238、API 609等標準，涉飲用水工況需NSF認證，防爆區域需ATEX認證。
三、D671F46氣動中線襯四氟密封蝶閥操作應用案例應用場景：強腐蝕性介質控制
化工行業
場景：濃硫酸、鹽酸、硝酸等強酸管道，有機溶劑輸送系統。
案例：某化工企業采用DN200對夾襯氟蝶閥控制濃硫酸管道，閥門壽命達5年，泄漏率低于0.1%。
石油行業
場景：油氣開采、煉制過程中的腐蝕性氣體/液體控制。
案例：海上石油平臺使用PN1.6MPa、耐溫150℃的對夾襯氟蝶閥處理含硫化氫廢氣，閥門耐壓達2.5MPa。
醫藥與食品行業
場景：符合FDA、GMP標準的純凈流體輸送，避免介質污染。
案例：某制藥企業采用對夾襯氟蝶閥輸送藥液，閥門無毒、無異味，滿足衛生級要求。
環保與水處理
場景：腐蝕性廢渣、廢液處理系統。
案例：鋼鐵廠高爐煤氣管道使用對夾襯氟蝶閥，閥門耐溫200℃，耐壓1.6MPa，有效防止介質泄漏。
D671F46氣動中線襯四氟密封蝶閥操作應用案例主要技術參數
閥體形式 | 直通式鑄造閥體 |
公稱通徑 | DN50～1200mm |
公稱壓力 | PN 0.6、1.0、1.6 MPa |
法蘭標準 | GB、JB、HG、ANSI、JIS |
連接形式 | 對夾式、法蘭式 |
壓蓋型式 | 一體式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
閥板形式 | 垂直板式(蝶形) |
流量特性 | 開關型：線性；調節型：近似等白分比 |
執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
供氣壓力 | 400～700KPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
公稱通徑 | DN（mm） | 50～2000 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
三、產品采用標準技術參數：
設計標準：GB/T2238-1989 法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-1992;JB/T9092-1999
公稱通徑 | DN（mm） | 50～2000 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
密封圈 | 各種橡膠、聚四氟 | |||
閥桿 | 2Cr13、不銹鋼 | |||
填料 | O型圈、柔性石墨O | |||
四、產品適用溫度：
英語簡稱： CR NBR EPDM PTFE SI VITON NR PA
材料標準： 氯丁橡膠 丁橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠
天然橡膠 尼龍
型號代號： X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐zui高溫度： 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐zui低溫度 ： -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
適用工作溫度： 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

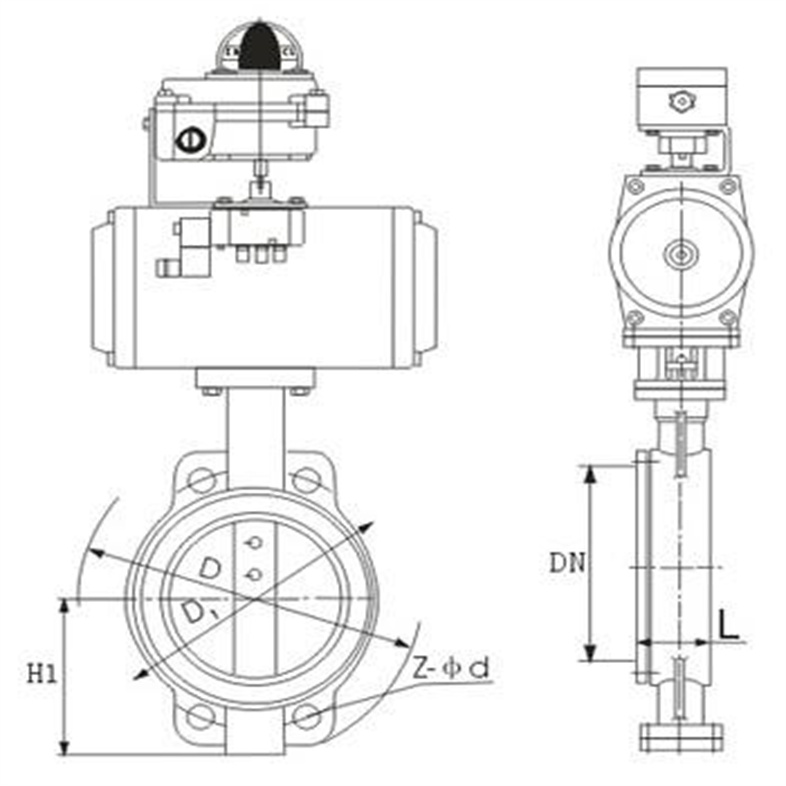

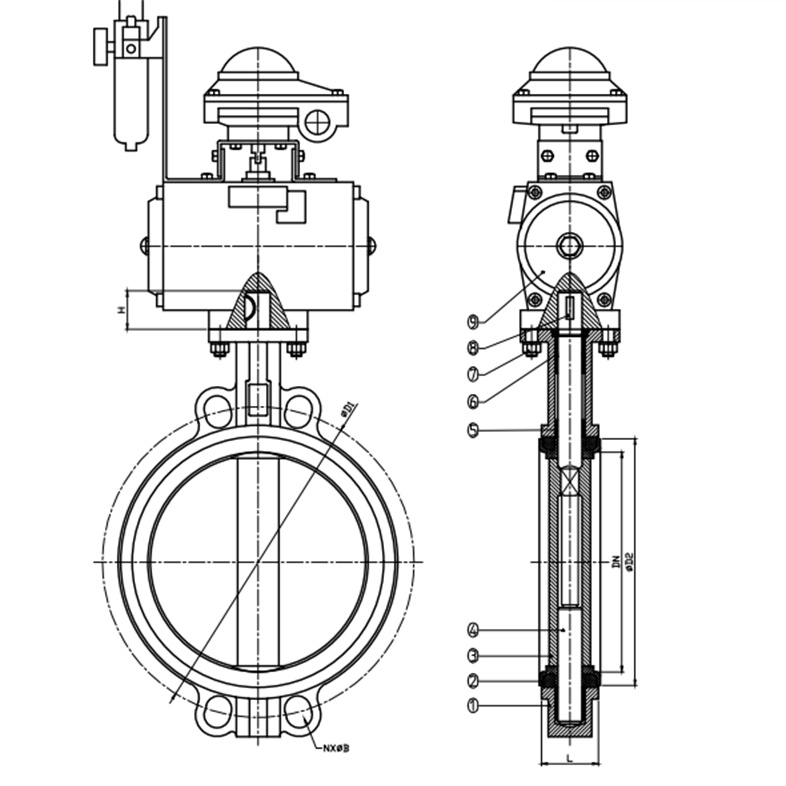

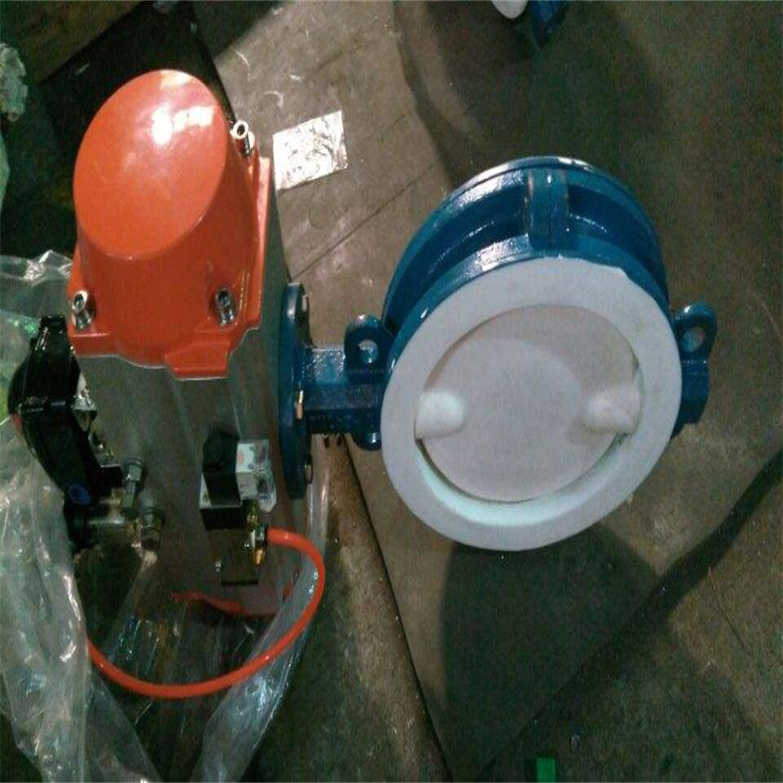

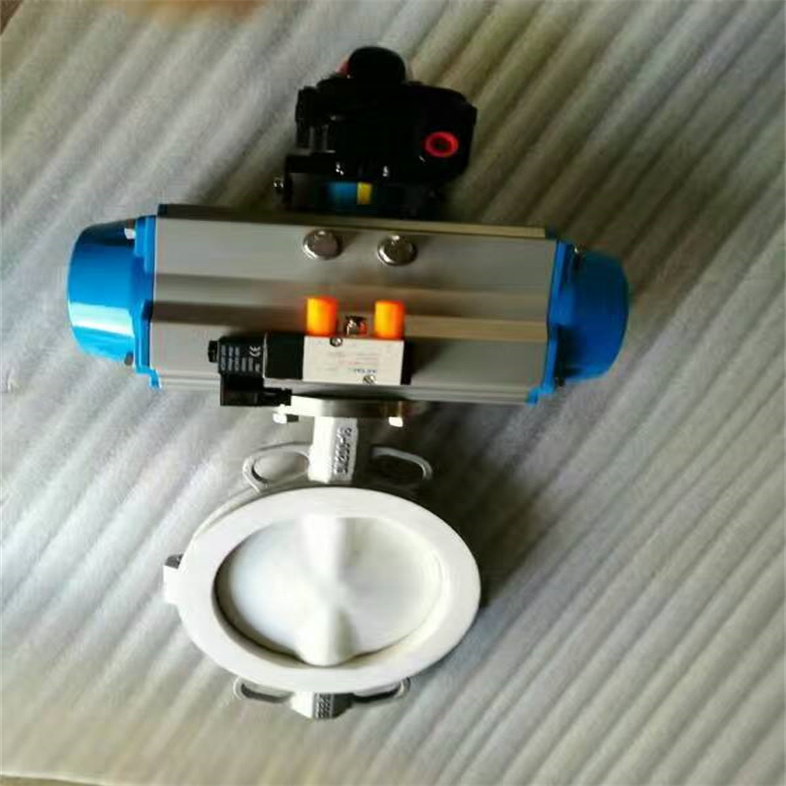

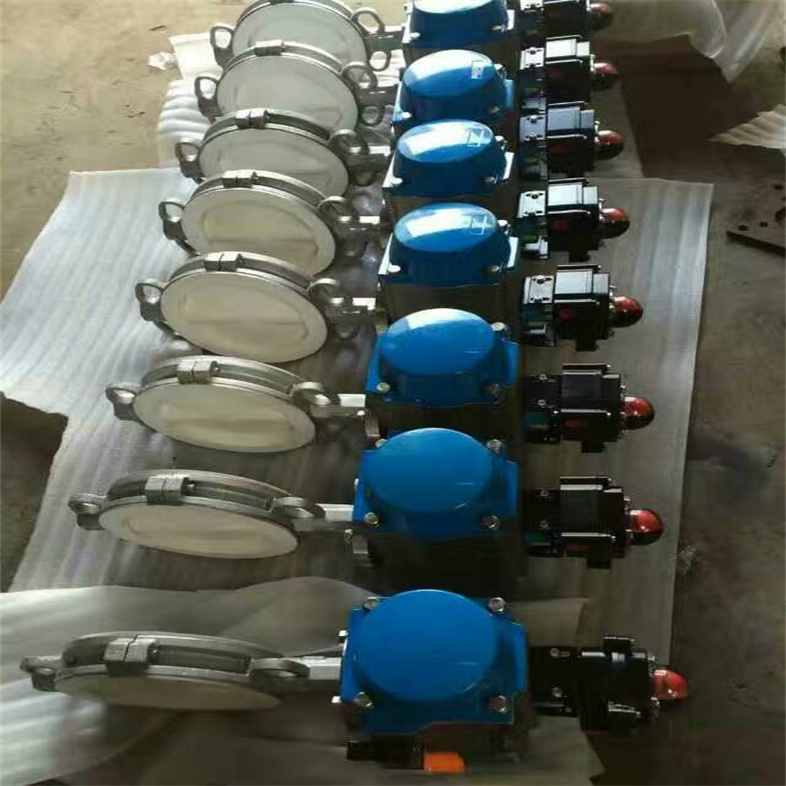

實物圖：
四、D671F46氣動中線襯四氟密封蝶閥操作應用案例選型與安裝要點
選型依據
手動：適用于DN≤300且低頻工況。
電動：需預留20%扭矩余量，支持比例調節與遠程控制。
氣動：適配防爆區域，液動執行器適用于大口徑高扭矩場景（如水電站）。
介質特性：根據腐蝕性、溫度選擇襯里材料（如強酸選PTFE，高溫選PFA，有機溶劑選FEP）。
壓力與溫度：公稱壓力需覆蓋系統工作壓力的1.2倍，頻繁啟閉場景建議選型余量提升至PN25。
驅動方式：
安裝規范
對中安裝：確保閥門與管道同軸，法蘭平行，避免閥體受力不均導致襯里變形。
螺栓緊固：對稱、逐次、均勻擰緊法蘭螺栓，防止密封面偏移。
執行器安裝：氣動/電動執行器需垂直安裝，避免介質進入執行機構。
管道支撐：若閥門重量無法由管線承受，需加裝支撐結構，防止管道下垂導致閥門泄漏。
五、D671F46氣動中線襯四氟密封蝶閥操作應用案例局限性及改進方向
耐壓限制：常規對夾襯氟蝶閥耐壓≤2.5MPa，高壓工況需選用金屬硬密封蝶閥或襯陶瓷閥。
耐磨性不足：含顆粒介質易導致襯里磨損，可優化蝶板流線型設計或選用硬質合金襯里增強耐磨性。
大口徑經濟性差：DN1600以上口徑襯里工藝復雜，成本較高，小口徑優先選用對夾式，大口徑可改用金屬密封球閥或閘閥。
D671F46氣動中線襯四氟密封蝶閥操作應用案例對夾式蝶閥類型與安裝基礎
對夾蝶閥，一種廣泛應用于各種工業領域的閥門，分為硬密封和軟密封兩種類型。在安裝過程中，硬密封對夾蝶閥與法蘭之間需要特別添加墊片，以確保密封效果。接下來，我們將詳細介紹對夾式蝶閥的安裝步驟及注意事項。
對夾式蝶閥的蝶板設計為管道直徑方向安裝。其工作原理在于閥體圓柱形通道內的圓盤形蝶板，該蝶板可繞軸線旋轉，范圍在0°至90°之間，從而實現對流量的靈活調節。當?shù)逍D(zhuǎn)至90°時，閥門將達到開度。這種蝶閥結構緊湊、體積小巧、重量輕盈，僅由幾個零部件精心組合而成。其啟閉只需旋轉90°，操作便捷高效，同時展現出優秀的流體控制特性。
1、對夾式蝶閥的安裝要點：
在安裝對夾式蝶閥時，需確保其蝶板設計為管道直徑方向安裝，并注意以下幾點。首先，要保證安裝過程中的垂直度，確保閥體與管道軸線保持一致，以避免傾斜或偏移。其次，在緊固螺栓時，需按照規定的扭矩進行操作，以確保閥門的密封性能和穩定性。此外，還需注意檢查閥門的操作靈活性，確保蝶板能夠順暢地繞軸線旋轉，從而實現流量的精確調節。最后，安裝完成后，應進行全面的性能測試，以確保對夾式蝶閥能夠正常工作并達到預期的流體控制效果。
1、安裝前務必清除閥門密封面及管道中的污物雜質
確保無雜質殘留。
2、安裝時，需將管道上的法蘭內口與對夾式蝶閥的耳朵孔位精確對正
確保法蘭片與蝶閥的橡膠密封圈緊密貼合，無需額外使用密封墊圈。
3、在固定閥門之前，應行蝶板開關測試
確保蝶板在開關過程中無卡阻現象，方可擰緊螺母進行固定。請注意，此測試至關重要，若忽視可能導致后續出現卡阻現象，影響蝶閥的正常開啟和關閉，甚至造成大量泄漏。若蝶閥配備了電動或氣動執行器，則可能出現執行器扭斷閥桿變形的情況。
2、焊接法蘭與安裝蝶閥的順序不容忽視
必須先焊接法蘭，再安裝蝶閥，以避免高溫?zé)龎牡y的橡膠密封圈。
5、對于配備電動或氣動執行器的對夾式蝶閥
在更換部件時，需確保關位對關位、開位對開位的精準裝配。整機調整校對完成后，方可進行管道安裝。
軟密封對夾蝶閥自帶密封圈，其密封原理使得與法蘭之間的墊片在理論上并非必需。然而，由于對夾式蝶閥的獨特結構設計，密封圈在閥體上的尺寸通常小于法蘭片的外徑。在實際工程中，當口徑超過DN125時，僅靠軟密封對夾蝶閥自帶的密封圈可能無法確保閥體與法蘭之間的有效密封。為解決此問題，可以考慮采用新型的寬邊閥座設計，這種設計在大口徑閥門上能夠提供可靠的密封性。
專為蝶閥設計的法蘭，其獨特之處在于尾部設有槽口，這一設計確保了其內徑與對夾蝶閥的公稱通徑保持一致，從而有效地保證了密封效果。
02D671F46氣動中線襯四氟密封蝶閥操作應用案例安裝細節與注意事項
選用專為蝶閥設計的法蘭，其獨特之處在于尾部設有槽口，這一設計確保了其內徑與對夾蝶閥的公稱通徑保持一致，從而有效地保證了密封效果。
在管道安裝過程中，為確保閥體與普通法蘭之間的密封性能，我們會添加墊片。同時，為應對軟密封蝶閥在運輸或安裝時可能出現的密封圈損壞情況，我們特別在設計時對夾蝶閥與法蘭之間也進行了墊片添加。
